GOKU GM10 Pro V3 GPS w/compass

GOKU GM10 V3 GPS series is here!
Using the latest M10050 GNSS chip. Compared with the previous generation GM8 V2, the positioning is more accurate, and the speed of star search is faster.

Descrizione
Marca: Flywoo
Model: GM10 PRO V3 GPS w/ Compass

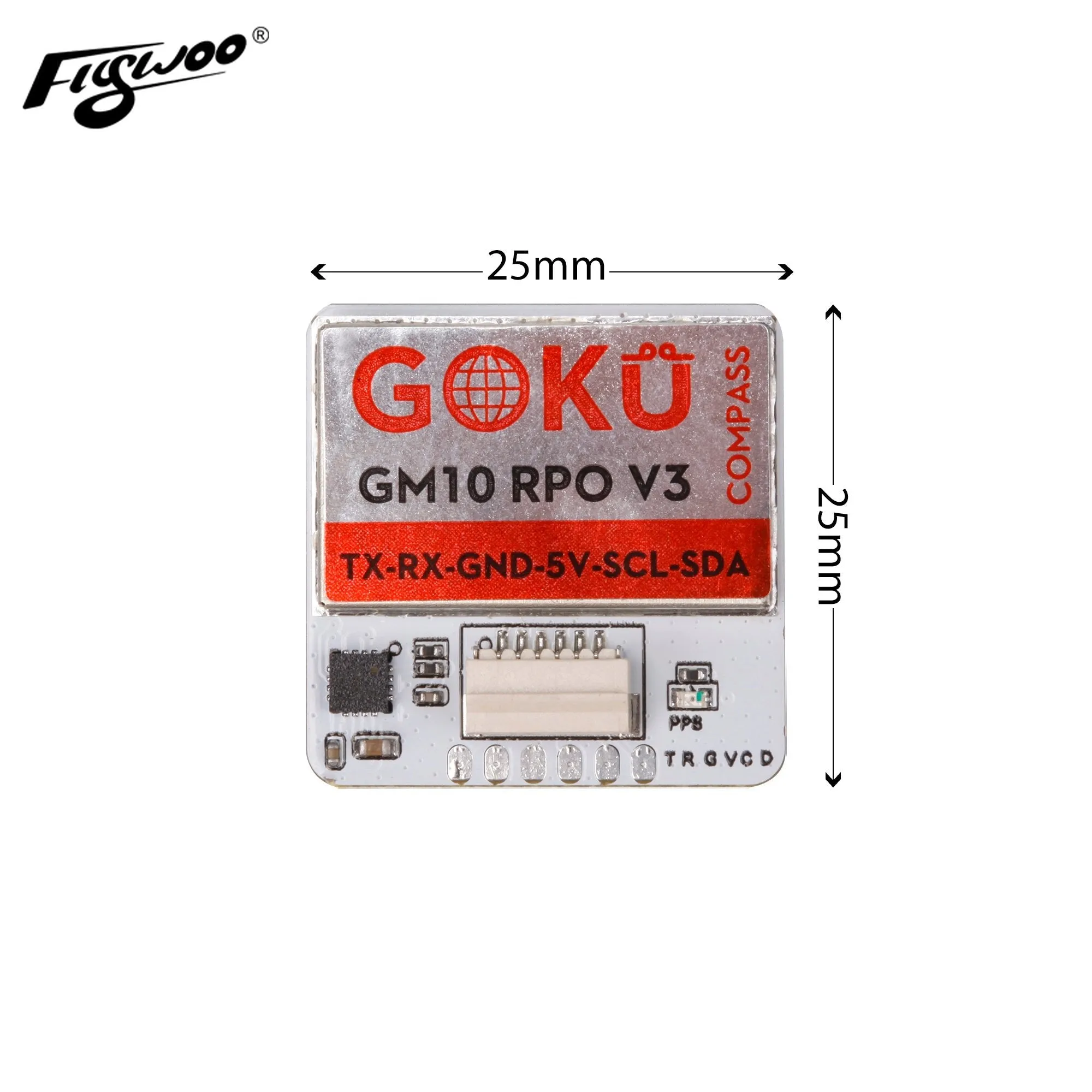

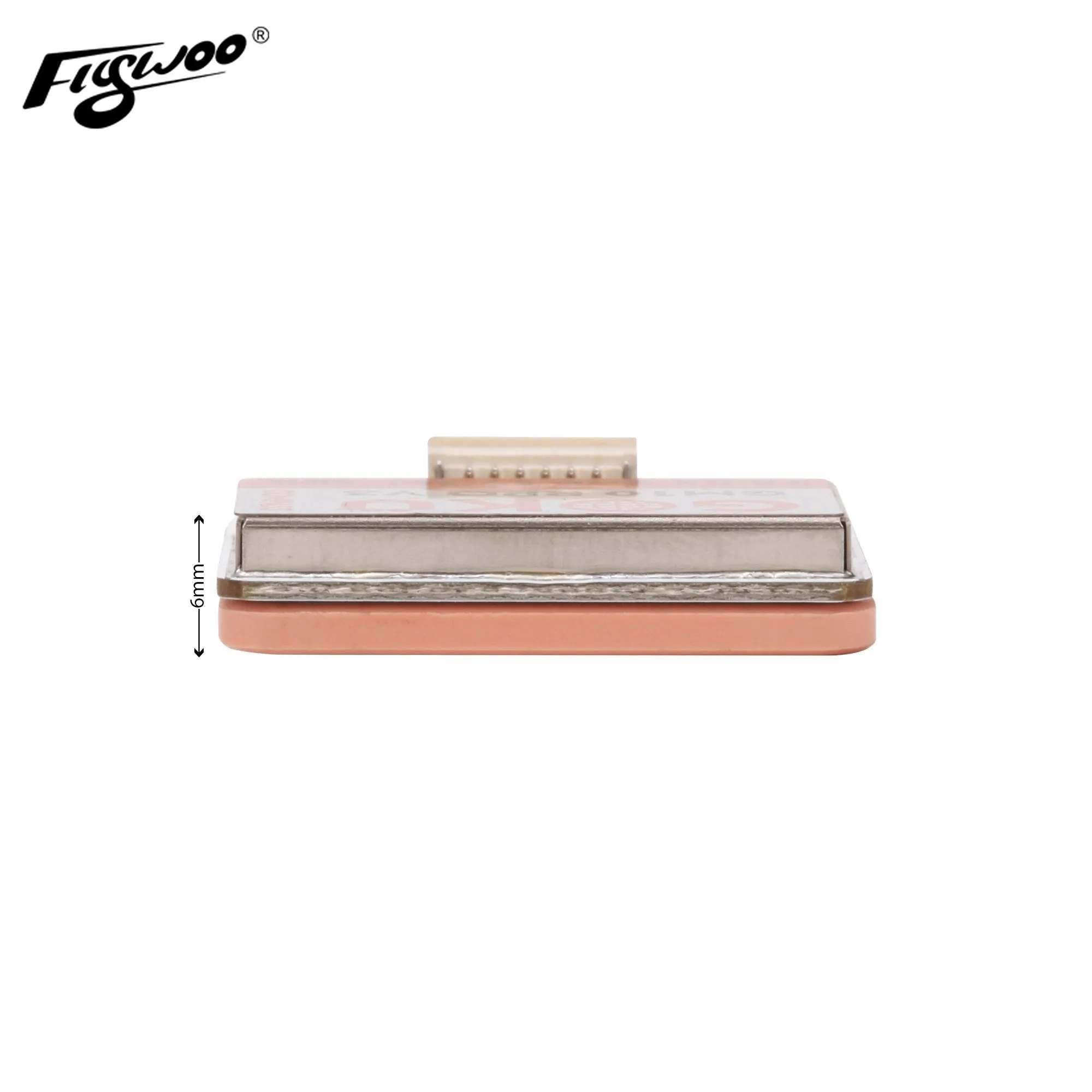

Dimension :　25mm*25mm*6mm

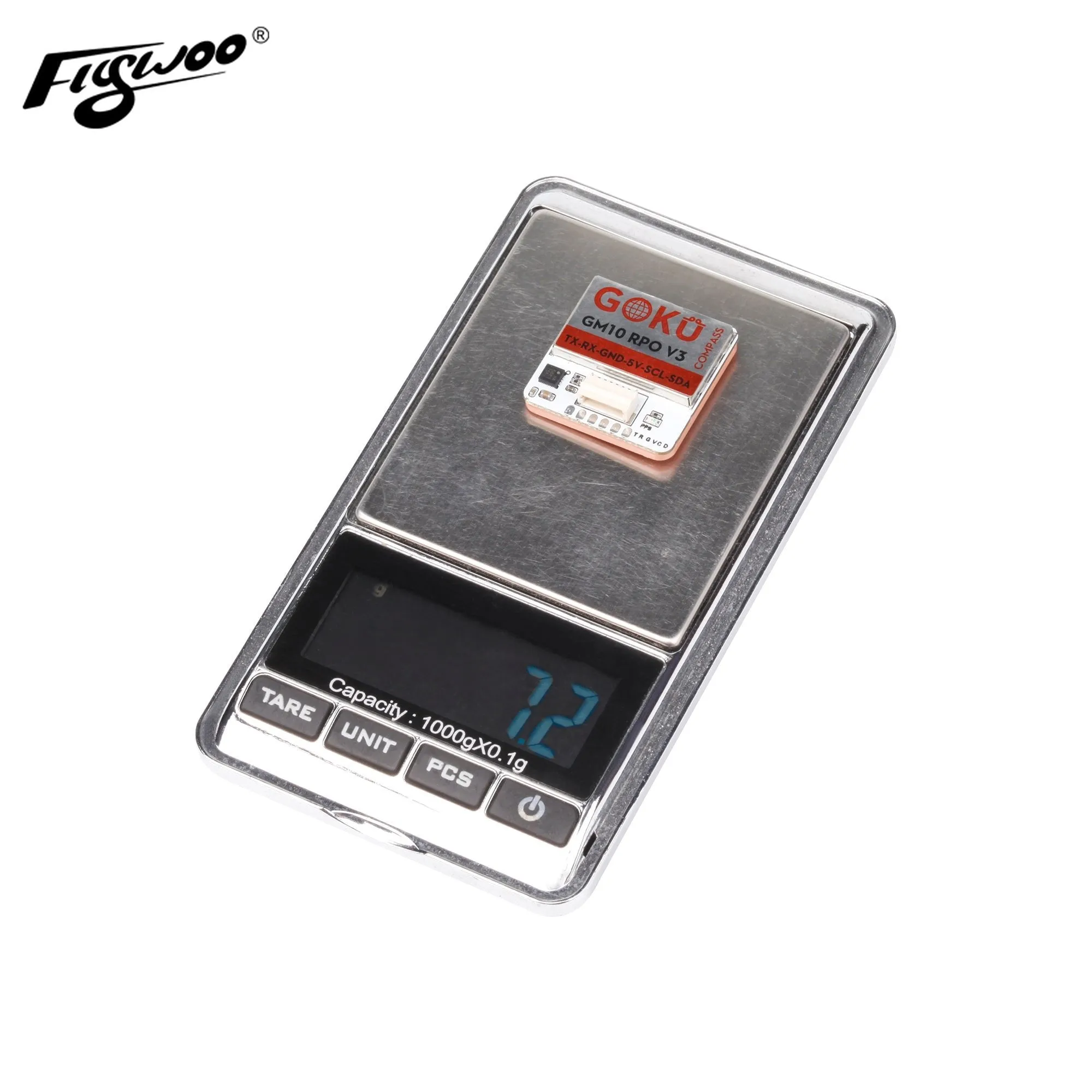

Weight : 7.3g
Connector : 1.00mm spacing between the 6pins patch seat

Caratteristiche:
GPS Module,Three Module Compass
With electronic compass IC QMC5883L
1.0mm spacing between the 6pins patch seat

Specifica
Electrical Characteristics
Chipset : M10050(Tenth Generation Chip)
Receiving Format : GPS,GLONASS,Galileo,BeiDou,QZSS and SBAS
Default Protocol : GPS,Galileo,BeiDou
Frequency : GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1
Channels : 72 Searching Channel

Sensitivity
Tracking : -162dBm
Reacquisition : -160dBm

Data and Update Rate
Support Rate : 4800bps to 921600bps,Default 115200bps
Data Level : TTL or RS-232,Default TTL level
Data Protocol : BF4.3.X(UBLOX)/BF4.2.X(NMEA)
Output frequency : 1Hz-10Hz，Default 10Hz

Operational Limits
Altitude : 50,000m Max
Velocity : 500m/s Max
Acceleration : Less than 4g

Power consumption
VCC : DC Voltage ：5V
Operating temp :　-40 °C ~ +85°C
Storage Temp : -40°C ~ +105°C

Indicator :
PPS LED:yellow .PPS LED not bright when GPS not fixed,flashing when fixed

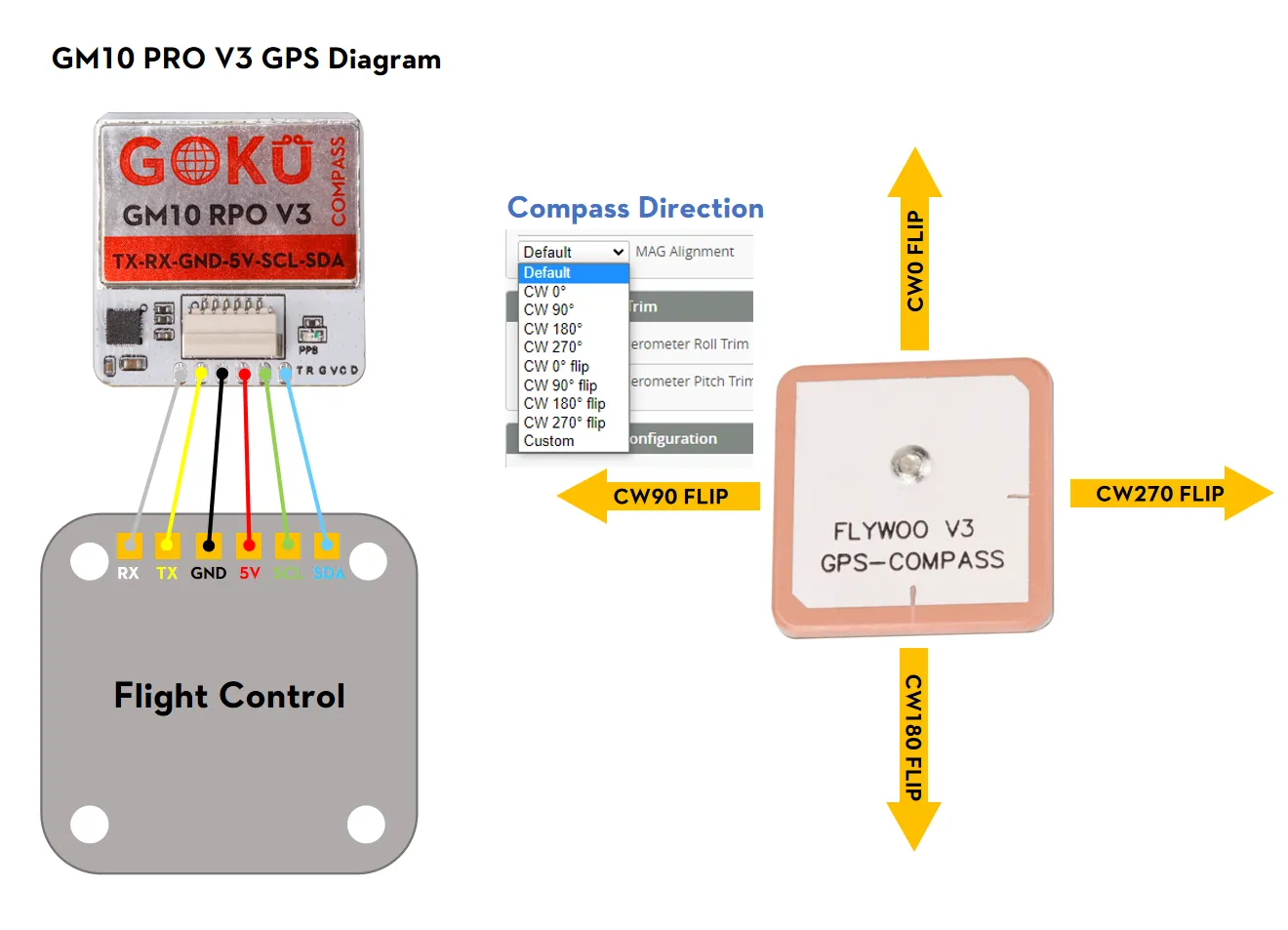

The Module’s Pins: TX RX GND 5V SCL SDA

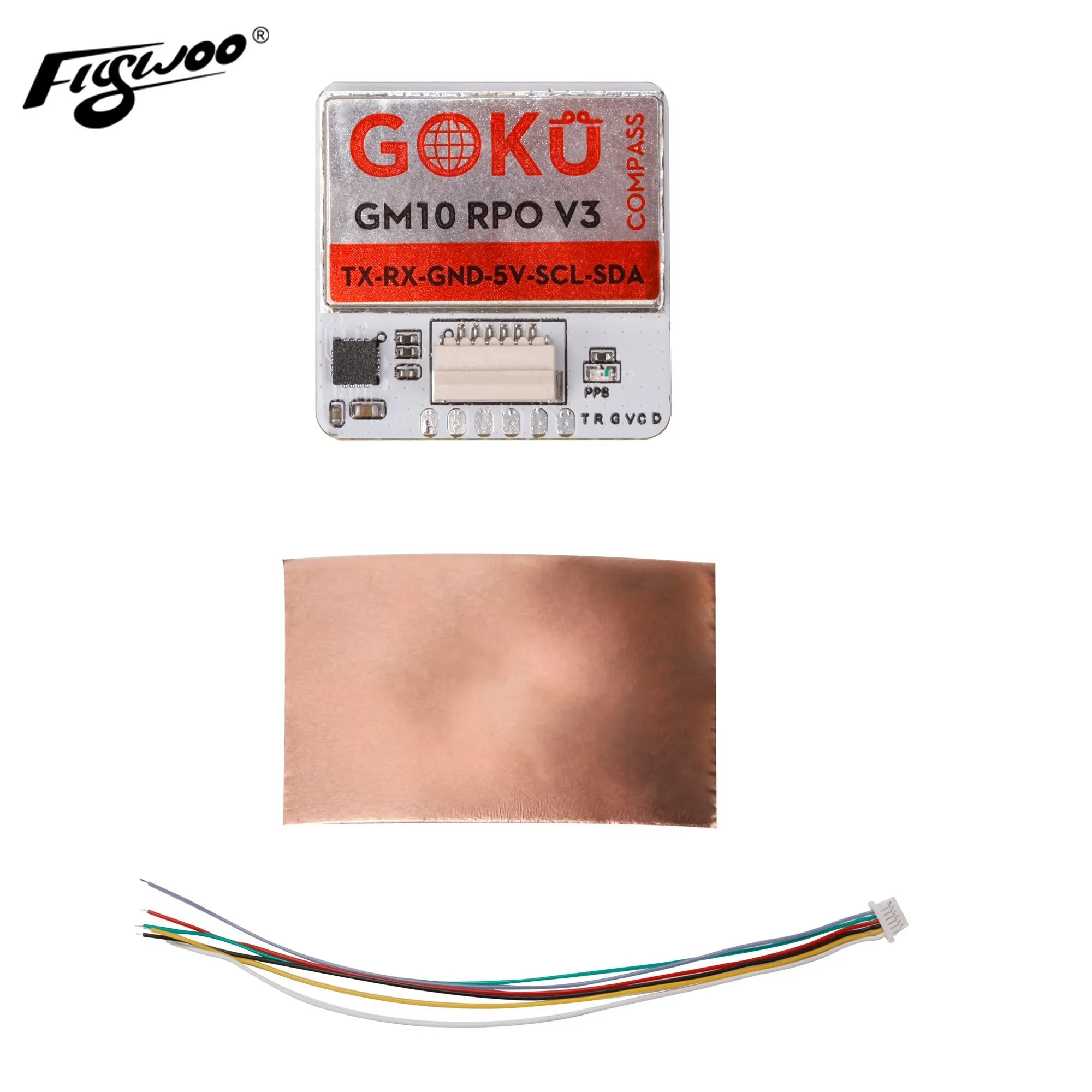

Include
1x GM10 PRO V3 GPS w/ Compass
1x 150mm Cable
1x Copper Foil

Recommended by Influencers

Comparison

Preguntas Frecuentes (FAQ)

P: ¿Con qué versiones de firmware Betaflight es compatible el GOKU GM10 Pro V3 GPS y qué protocolo de datos utiliza?
R: El GOKU GM10 Pro V3 GPS es compatible con Betaflight versiones 4.2.X y 4.3.X. Utiliza los protocolos UBLOX (BF4.3.X) y NMEA (BF4.2.X) para la transmisión de datos. Es importante configurar correctamente el protocolo en Betaflight para asegurar la correcta recepción de la información GPS.

P: El módulo GPS tiene un conector de 1.00mm. ¿Qué debo tener en cuenta al conectarlo a mi controladora de vuelo FPV y qué tipo de niveles de datos soporta?
R: Debido al conector de 1.00mm, necesitarás cables y conectores compatibles con este espaciado. La conexión incorrecta puede dañar el módulo o la controladora. El módulo soporta niveles de datos TTL y RS-232, siendo TTL el nivel predeterminado. Verifica la configuración de tu controladora de vuelo para asegurarte de que coincida con el nivel de datos del GM10 Pro V3.

P: ¿Cuál es la sensibilidad de recepción del GOKU GM10 Pro V3 y qué significa en términos de rendimiento en entornos con señal GPS débil?
R: El GOKU GM10 Pro V3 tiene una sensibilidad de seguimiento de -162dBm y una sensibilidad de re-adquisición de -160dBm. Estos valores indican que el módulo puede captar y mantener una señal GPS incluso en condiciones de señal relativamente débil. Sin embargo, en entornos con obstrucciones significativas (edificios altos, árboles densos) o interferencias electromagnéticas, el rendimiento puede verse afectado y el tiempo para obtener una fijación GPS puede aumentar.
